管道穿越桩设置,管道转角桩规范
发布时间：2019-03-28 作者：金能电力 来源：金能电力 点击:
管道穿越桩/转角桩设计图
用于标记埋地管道的转向、管道与地面工程（地下隐蔽物）交叉、管理单位交界、管道结构变化（管径、壁厚、防护层）、管道附属设施的地面标记。包括穿（跨）越桩（河流、公路、铁路、隧道）、交叉桩（管道交叉、光缆交叉、电力电缆交叉）、分界桩、设施桩等。复合材料（树脂+高强度玻璃纤维）成品桩，
穿越桩/转角桩侧面图

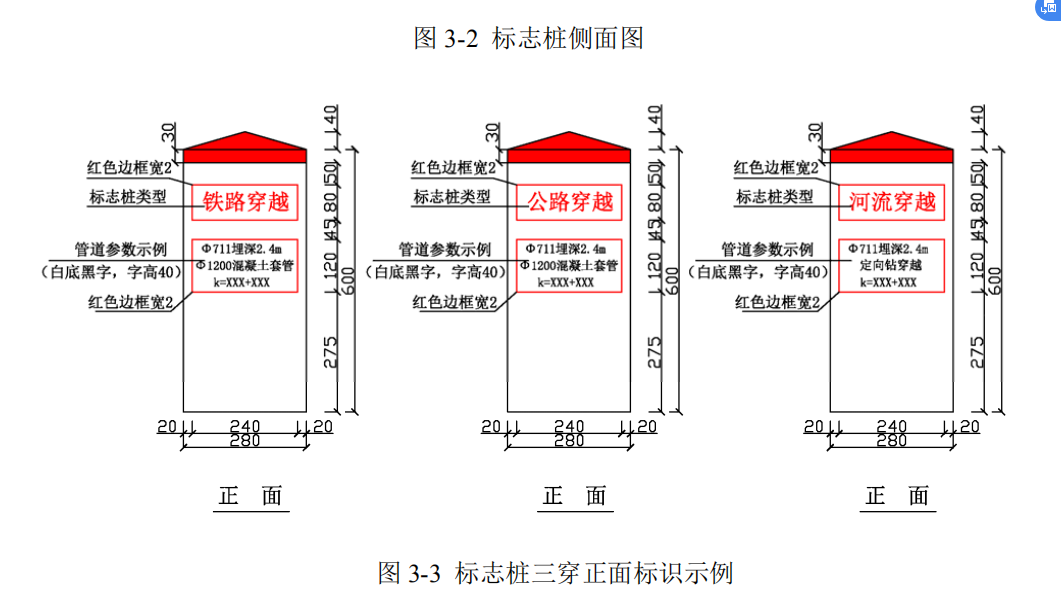

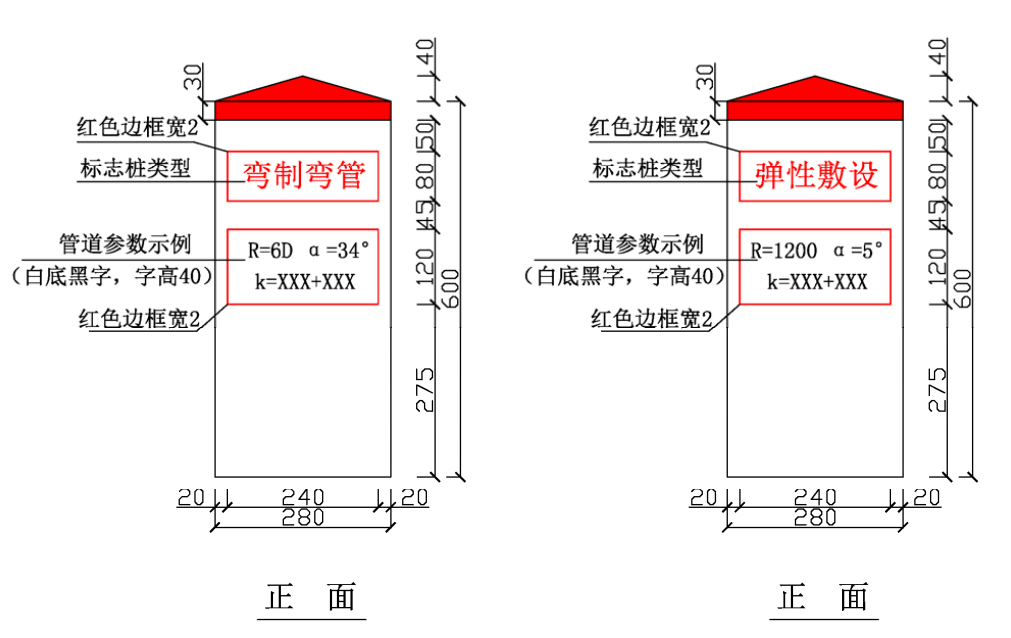

穿越桩/转角桩正面图
管道穿越桩/转角桩设置原则
⑴转角桩位置不可随意移动。当无法设置转角桩时，如位于池塘中间时，应在进出池塘附近管道正上方分别设置一个转角桩，并均在顶部标明走向指向应设转角桩的位置和距此桩的距离。
⑵埋地管道与其它地下构筑物（如电缆、光缆、其它管道等）交叉，交叉桩应设置在交叉点正上方。
⑶标识固定墩、埋地绝缘接头及其它附属设施，设施桩应设置在所标识物体的正上方。
⑷在不同管理单位之间设置界桩。
⑸桩体宜设置在路边、田埂、堤坝等空旷荒地处，减少对土地使用和农耕机械作业的影响。
⑹管道穿越铁路时，应在铁路一侧设置穿越桩（另一侧设警示牌）。穿越桩设置在铁路用地边界线外 2m 处管道中心线的正上方。
⑺当管道穿跨越公路时，应按下列要求设置穿越桩：
管道穿越高速公路、一级、二级公路及穿越长度大于 40m（含 40m）的三级、四级公路时，应在公路一侧设置穿越桩（另一侧设警示牌）。设置位置为公路排水沟边缘以外 1m 处或高速公路围栏以外。
管道穿越三级、四级公路时，应在公路一侧设置穿越桩（未设警示牌时）。设置位置为管道上游的公路排水沟外边缘以外 1m 处，无边沟时，设置在距路边缘 2m 处。
⑻ 当管道穿越河流、渠道时，按下列要求设置穿越桩：
管道穿越河流、渠道长度大于 40m（含 40m）时，应在其一侧设置穿越桩（另一侧堤上设警示牌）。设置位置在河流、渠道堤坝坡脚处或距岸边 3m-10m 处的稳定位置；
管道穿越河流、渠道长度小于 40m 时，应至少在其一侧设置穿越桩（未设警示牌时）。
设置位置在管道上游的河流、渠道堤坝坡脚处或距岸边 3m-10m 处的稳定位置。
管道穿越桩/转角桩文字标识
标志桩应准确体现设置处的信息，具体应包括中国石化名称、标志名称（如铁路穿越，钢制弯管等）、管道里程、标注内容、管理单位、联系电话。标注内容见表 3-1。
表 3-1 标志桩参考文字标注
序号 桩 类 别 参 数 内 容 示例
1 河 流：穿越方式（定向钻、顶管等） 定向钻 ，穿越长度（有套管的填套管长度） 穿越长度 1681m ；
2 公 路 穿越方式（定向钻、顶管等） 顶管，穿越长度（有套管的填套管长度） 混凝土套管长 60m ；穿公路中心处埋深 穿公路中心处埋深 2.1m ；
3 铁 路 穿越方式（定向钻、顶管等） 顶管，穿越长度（有套管的填套管长度） 混凝土套管长 60m，穿铁路中心处埋深 穿铁路中心处埋深 2.1m；
4 与管道、光电缆缆等交叉 ，交叉类型 与管道相交 ， 交叉角度 交叉角度 60° ；
5 固定墩 重量 60T 固定墩，防腐材料 双组分液态环氧树脂 ；
6 绝缘接头 承压能力 设计压力 10MPa ，绝缘电阻 电阻：20000 欧；
7 界桩 标注管理处名称 苏州管理处、无锡管理处 ；
说明：
⑴ 参数内容中长度单位：m，精确到小数点后一位。
⑵ 埋深：穿铁路指道轨下最浅处埋深，公路则指路面下最浅处埋深，有套管时，以套管顶部计算。
⑶ 与其它管道或电缆(或光缆)交叉时，如果管道在其之下，间距用正号表示；反之，则用负号表示。
两条管道或电缆(或光缆)的间距，按管道或电缆(或光缆)外壁计算。
